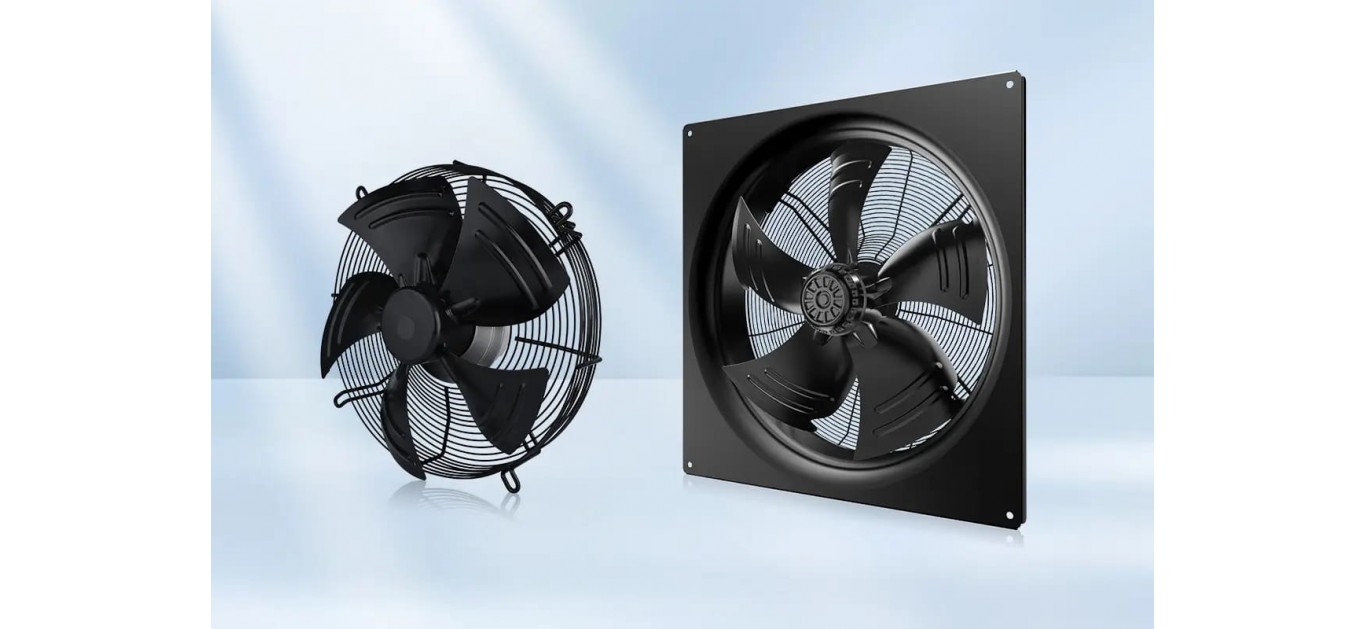

Розрахунок продуктивності осьового вентилятора

У сучасному промисловому секторі створення правильного мікроклімату – це питання комфорту та критично важливий параметр функціонування бізнесу. Коли проектується промисловий цех, склад або сільськогосподарський комплекс, вентиляція стає одним із головних інженерних завдань. Помилка на етапі планування призводить до серйозних збитків від псування продукції та виходу з ладу дорогої електроніки до штрафів за порушення норм охорони праці.

З 2010 року експерти компанії Вентвузол допомагають підприємцям вирішувати ці завдання під ключ, забезпечуючи грамотний вибір обладнання та точний розрахунок осьового вентилятора. У цій статті ми докладно розберемо, як оцінюються потреби об'єкта та на які технічні нюанси варто звернути увагу насамперед.

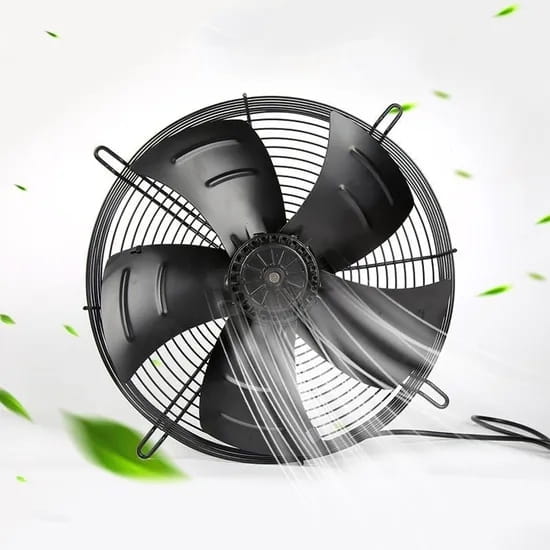

Чому осьові вентилятори – це еталон індустрії?

Перш ніж приступати до цифр, важливо зрозуміти чому саме осьові вентилятори утримують лідерство у промисловому сегменті. Принцип їх роботи заснований на переміщенні повітряних мас вздовж осі обертання двигуна. Це дозволяє досягати колосальних показників за обсягом повітря, що перекачується, при відносно невисокому споживанні енергії.

Основний плюс такої конструкції – компактність та простота монтажу. На відміну від масивних равликів, якими відрізняється радіальний тип обладнання, осьові моделі легко вбудовуються у віконні отвори, стінові панелі або короткі повітроводи. Однак їхня ефективна робота безпосередньо залежить від того, наскільки точно була визначена продуктивність осьового вентилятора на етапі закупівлі.

Ключові терміни: що потрібно знати перед покупкою

Для ефективного діалогу з інженерами та правильного вибору в каталозі варто розібратися в базових поняттях:

1. Витрата (продуктивність) – це обсяг повітря, яке обладнання здатне перемістити за одну годину. Вимірюється зазвичай м3/год.
2. Тиск – характеристика, що показує здатність вентилятора долати опір системи (фільтрів, ґрат, довгих каналів).
3. Аеродинамічний профіль – форма, яку має кожна лопать. Від неї залежить рівень шуму та ККД пристрою.
4. Колесо (крильчатка) – головний робочий елемент, закріплений на валу двигуна.

Як розрахувати продуктивність осьового вентилятора: покрокова методика

Щоб розрахувати осьовий вентилятор без залучення проектного бюро можна використовувати перевірений алгоритм, який враховує фізику конкретного об'єкта.

Визначення обсягу приміщення

Об'єм (V) – це основа. Щоб дізнатися, необхідно виміряти довжину, ширину і висоту стель. Важливо враховувати не лише загальну площу, а й кожен кубічний метр простору, оскільки повітря заповнює всю кімнату рівномірно.

Формула: V = A x B x H, де A – довжина, B – ширина, H – висота.

Якщо ваш промисловий цех має складну форму, наприклад, з нішами, його варто розділити на прості сектори та підсумовувати їх обсяг.

Кратність повітрообміну

Кратність (n) – це спеціальний коефіцієнт, що вказує, скільки разів за 60 хвилин весь повітряний потік всередині будівлі має оновитися. Це не довільне число, а регламентований параметр, що залежить від типу діяльності.

Таблиця орієнтовної кратності повітрообміну:

Повітрообмін має бути достатнім, щоб створювати здорову атмосферу для персоналу. Методика розрахунку осьового вентилятора заснована на цій таблиці. Загальна витрата повітря (Q) обчислюється за такою формулою:

Q = V×n.

Тобто, якщо об'єкт має об'єм 2000 м³, а необхідна кратність – 10, вам знадобиться система, що видає 20 000 м³/год. Важливо розуміти, що це чиста продуктивність, без урахування опору мережі.

Швидкий розрахунок за площею

Для типових об'єктів із висотою стель до 3 метрів (невеликі склади, гаражі, приватні майстерні) часто застосовують спрощений розрахунок продуктивності осьового вентилятора. У таких випадках можна орієнтуватися на площу:

• Гаражі та технічні приміщення: площа × 25-30 м³/год.
• Майстерні (без паяння/зварювання): площа × 35-40 м³/год.

Але важливо пам'ятати, що цей метод не враховує реального обсягу повітря та специфіки забруднень, тому для професійних завдань завжди використовуйте формулу Q=V×n.

Вплив тиску та опору системи

Багато хто робить помилку, вибираючи обладнання строго за цифрою "20 000 м³/год" із заголовка товару. Однак будь-який елемент, чи то захисна мережа, фільтр чи заслінка, створює опір.

Осьові вентилятори дуже чутливі до цього фактора. При зростанні опору їх характеристика різко падає. Частота обертання залишається незмінною, але реальний потік повітря може знизитися на 30-50%. При проектуванні ми завжди рекомендуємо закладати запас потужності 15-20%. Якщо ваша мережа повітроводів дуже довга і розгалужена, варто розглянути радіальний вентилятор високого тиску, так як осьовий може просто "захлинутися".

Конструктивні особливості: Лопать, Колесо та Обертання

На довговічність та ефективність впливає не тільки потужність двигуна, а й те, як виконані ключові деталі.

• Колесо може бути виготовлене з литого алюмінію, сталі з порошковим покриттям або міцного пластику. Для зон, де є вібрація, переважно алюмінієві колеса, що пройшли статичне балансування.
• Лопать вентилятора визначає шум. У сучасних моделях, доступних на Вентвузол, лопаті мають серпоподібну форму. Це дозволяє знизити звуковий тиск без втрати обсягу прокачування.
• Частота обертання є важливою для довговічності підшипників. Високооборотні двигуни (2800 об/хв) швидше виходять на потрібну потужність, але створюють більше шуму. Низькооборотні моделі більш довговічні та комфортні для постійного перебування людей.

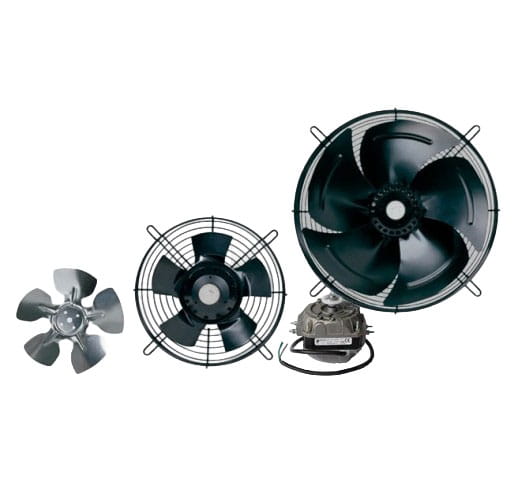

Підбір брендів: від Weiguang до Ziehl-Abegg

На сайті Вентвузол представлено різне обладнання під будь-які завдання та бюджет.

1. Weiguang та MaEr. Відмінний вибір для малого та середнього бізнесу. Це "робочі конячки", які поєднують доступну вартість та гідний ресурс. Вони часто використовуються в холодильному устаткуванні та простих витяжних системах.
2. Ziehl-Abegg та Soler&Palau. Світові лідери. Їхній аеродинамічний профіль продуманий до дрібниць, що забезпечує мінімальне енергоспоживання. Якщо вентиляція має працювати в режимі 24/7 роками, варто використовувати преміальний сегмент.

Ми пропонуємо моделі діаметром від 200 до 800 мм. Великий розмір крильчатки дозволяє переміщати більше повітря при менших обертах, що знижує навантаження на мережу.

Типові помилки при самостійному виборі

1. Ігнорування вібрації. Якщо обладнання зроблено без віброгасних вставок, вібрація може передаватися на стіни будівлі, викликаючи дискомфорт та руйнування кріплення.
2. Неправильне живлення. Завжди перевіряйте, чи двигун розрахований на однофазну (220 В) або трифазну (380 В) мережу.
3. Вибір необхідного напрямку повітряного потоку. Кожен осьовий вентилятор за рахунок особливостей крильчатки розрахований на певний напрямок, де S – всмоктування, B – нагнітання. Так, ви можете змінити напрямок його обертання, змінивши фазність електроживлення, але водночас ви втратите до 30% обсягу прокачування. Тому ми рекомендуємо заздалегідь вибирати "потрібну крильчатку".
4. Відсутність обслуговування. Пил, що осідає на лопатях, порушує балансування. Згодом це розбиває підшипники, і робота пристрою припиняється в невідповідний момент.

Чим допоможе професійний інженерний розрахунок

Побутових формул недостатньо, якщо ваш об'єкт відноситься до категорії підвищеної складності. Інженерний відділ Вентвузол рекомендує замовляти індивідуальний проект у таких випадках:

• Агресивні середовища.
• Вибухонебезпечні об'єкти.
• Високотемпературні зони.
• Складні вентиляційні мережі.

Звертаючись до нас, ви отримуєте:

• Грамотний підбір за критерієм "ціна/якість";
• Повний пакет документів та гарантію;
• Консультації з інтеграції вентиляторів до існуючої системи управління будівлею.

Грамотно спроектована вентиляція – це інвестиція, яка окупається за рахунок зниження витрат на електроенергію та підвищення ефективності праці. Не ризикуйте, вибираючи обладнання "на око". Зателефонуйте нам і ми допоможемо вам розрахувати осьовий вентилятор з урахуванням усіх індивідуальних особливостей вашого бізнесу.
