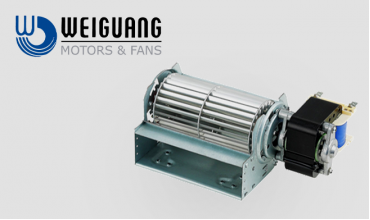

Тангенциальные вентиляторы
Вентилятор тангенциального типа предназначен для создания равномерного и направленного воздушного потока. Конструкция отличается от традиционных осевых и центробежных моделей формированием широкой полосы воздушного потока по всей продолжительности корпуса, который представляет собой цилиндр. Устройство часто используется в климатической технике, приборах отопления и охлаждения, в оборудовании, где требуется перемещение воздуха на большой площади.
Что такое тангенциальный вентилятор
Тангенциальный или диаметральный вентилятор подает воздух через удлиненное рабочее колесо с большим количеством установленных узких лопаток. Лопасти загнуты внутрь и вперед. Конструктивные особенности позволяют захватывать воздух по всей продолжительности вентилятора и равномерно распределять на выходе. Воздушный поток проходит через колесо дважды – втягивается внутрь на входе, затем изменяет направление движения к выходному отверстию. В результате формируется широкая, постоянная воздушная струя. Диаметральные модели эффективны в проектах, где необходимо создавать равномерный поток без сильных турбулентных завихрений и резкого шума. Принцип работы:
- воздух поступает в вентилятор через входное отверстие;
- проходит через рабочее колесо с множеством лопастей;
- подается наружу через выпускной патрубок.
Устройство состоит из длинного корпуса направляющей формы и электродвигателя. Давление на стенку корпуса – умеренное. Показатель больше в зоне диффузора, может достигать 1000 Па. Для сравнения осевые вентиляторы подают воздух по оси вращения крыльчатки, центробежные спиральные – изменяют направление воздушной струи под углом. Тангенциальные лопаточные модели формируют длинный равномерный поток воздуха вдоль всей длины рабочего колеса.
Диаметральные вентиляторы: преимущества
Вентилятор диаметрального сечения пользуется повышенным спросом в производстве климатического и промышленного оборудования. Преимущества:
- Равномерный воздушный поток по всей длине и ширине благодаря длинному цилиндрическому рабочему колесу.
- Пониженный уровень шума. Конструкция и плавное движение струи воздуха уменьшают турбулентность и вибрации.
- Компактные размеры. Устройство с небольшой глубиной корпуса легко интегрируется в малогабаритное оборудование.
- Энергоэффективность. Перемещает большие объемы воздуха при умеренной мощности двигателя.
Тангенциальные устройства характеризуются высокой эффективностью. КПД составляет до 70%.
Сфера применения
Диаметральные вентиляторы незаменимы в оборудовании с длинными воздуховыпускными отверстиями. Где используют:
- Тепловые завесы. Предотвращает проникновение холодного воздуха через дверные проемы.
- Конвекторы и обогреватели. Равномерно распределяют теплый воздух по помещению.
- Климатическое оборудование. В системах вентиляции и кондиционирования обеспечивают постоянство воздушной струи.
- Холодильное оборудование. Поддерживают стабильную циркуляцию воздуха в контуре.
- Электронные и промышленные установки. Предназначены для охлаждения и сохранения оптимальной температуры оборудования.
Тангенциальные вентиляторы удобно размещать внутри климатических и отопительных приборов. Благодаря узкому корпусу и вытянутой форме устройство работает в условиях ограниченного пространства.
Технические характеристики
При выборе тангенциального вентилятора учитывают технические параметры:
- Производительность (м³/ч). Варьируется в пределах 100-2000 м³/ч.
- Диаметр и длина цилиндра. Диаметр обычно составляет около 30-120 мм, длина может достигать 1 метра и более.
- Мощность двигателя. Находится в диапазоне 10-300 Вт.
- Напряжение. Обычно используются двигатели с рабочим напряжением 220-240 В или низковольтные варианты для специального оборудования.
- Скорость вращения. Составляет 800-2000 оборотов в минуту.
- Уровень шума. У большинства моделей равен 30-55 дБ.
Вентиляторы могут работать в температурном диапазоне примерно от −10 до +60 °C и выше.
Критерии выбора
Чтобы выгодно купить тангенциальный вентилятор, нужно учитывать важные характеристики:
- Производительность. Объем воздуха, который должен перемещать вентилятор для эффективной работы системы.
- Габариты. Размеры вентилятора должны соответствовать конструкции оборудования.
- Тип двигателя. В зависимости от задачи могут использоваться асинхронные, коллекторные или современные электронные моторы.
- Условия эксплуатации. Важно учитывать температуру окружающей среды, влажность и наличие пыли.
Уровень шума при работе – один из ключевых ориентиров. Для бытовой и офисной техники лучше выбирать модели с минимальным показателем.
Разновидности тангенциальных вентиляторов
Диаметральные тангенциальные вентиляторы выпускаются в разных модификациях. Компактные вентиляторы подходят для бытовой техники, более мощные – для промышленного оборудования. Длина колеса значительно различается, бывает от нескольких десятков сантиметров до одного метра и более. Вентиляторы для промышленного оборудования предназначены для охлаждения машин, электронных компонентов и производственных систем. Модели для климатической техники используют в кондиционерах, тепловых завесах и отопительных приборах.
В интернет-магазине Вентвузол в Харькове можно купить тангенциальные вентиляторы известного бренда Weiguang. В каталоге модели разной мощности и размеров. В числе преимуществ для клиентов – доступная цена, оперативная доставка по Украине, помощь при подборе. Воспользуйтесь бесплатной консультацией, чтобы получить представление о производительности и аэродинамических характеристиках оборудования.
