Осевой вентилятор YWF8D-800-S

 Осевой вентилятор аксиального типа YWF8D-800-S-180/75-G, производительность 17035 м3/ч (высокооборотное 670 м3/ч) напряжение 380 V/50 Hz. Всасывающий – забор от крыльчатки, выдув через решетку. Диаметр лопастей 800 мм.
    По данным завода изготовителя, вентиляторы серии YWF имеют рабочий ресурс электродвигателя до 30 000 часов без перебойной работы. По сравнению с моделями на 230 V трехфазные двигатели имеют тепловую защиту от перегрева.
   Модель YWF8D-800-S применяется для перемещения воздушных масс, невзрывоопасных газов, других газовых смесей, где отсутствуют липкие вещества – которые в процессе эксплуатации могут налипнуть на электродвигатель и ухудшить его охлаждение, а также привести к дисбалансу крыльчатки.
   Перед установкой вентилятора следует обратить внимание на целостность корпуса и рабочего колеса, на последнем установлены балансировочные грузики, отвечающие на плавную и менее виброзагруженную работу. Отсутствие или смещение балансира со своего места может привести к вибрации и выходу из строя подшипников электродвигателя.

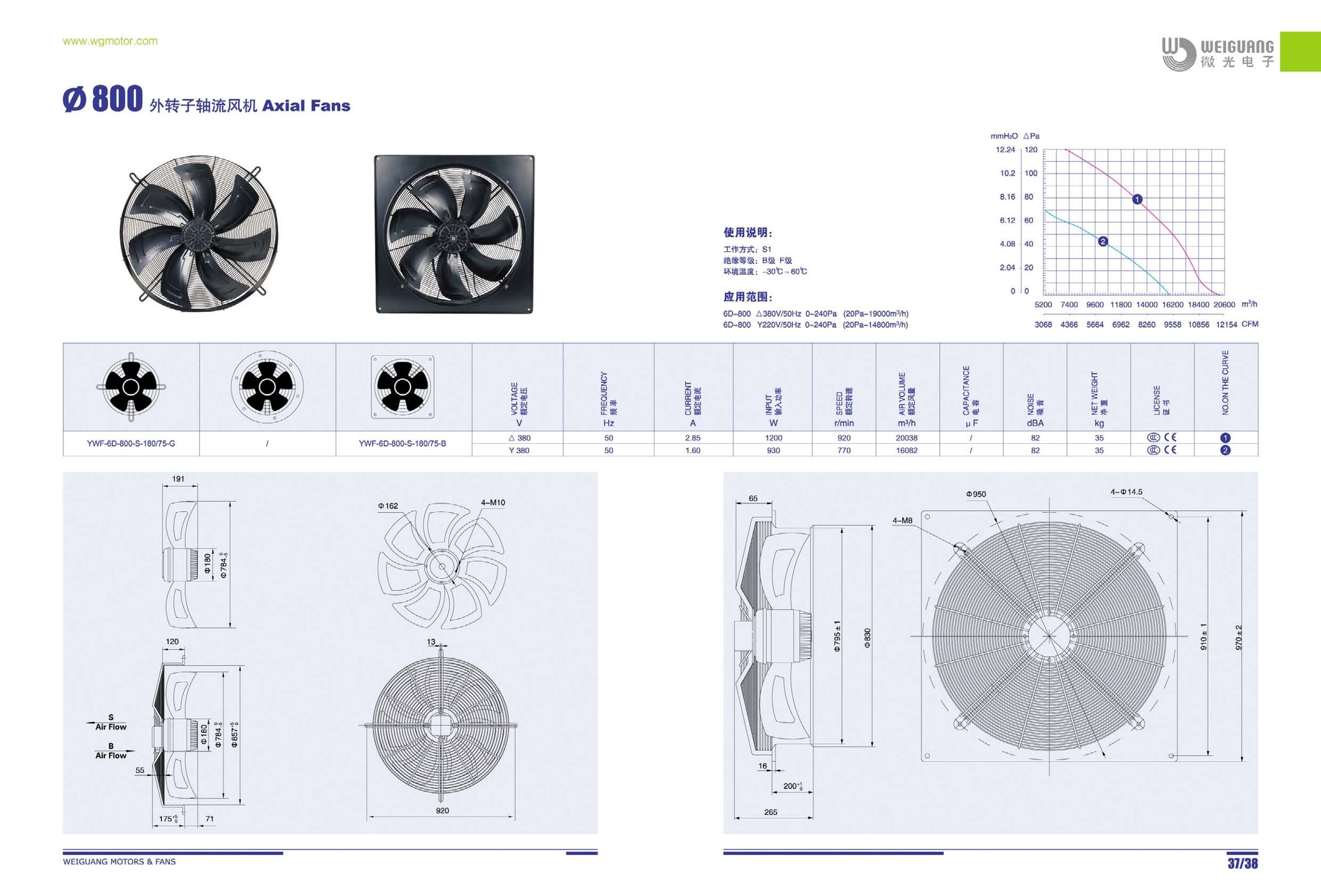

              Технические данные

- модель YWF8D-800-S-180/75-G
- диаметр крыльчатки 800 мм
- напряжение – 380 V / 50 Hz – 3 F
- потребляемая мощность – 850 Вт
- прокачка воздуха – 17035 м3/час
- скорость вращения – 670 об/мин
- температура использования (-30°С...+70°С)
- направление потока - S
- шум от работы – 70 Дб
- материал корпуса и крыльчатки – металл

Как подобрать вентилятор по условным обозначениям

YWF 4 E-500-S-137/35-G
   1        2  3     4    5     6      7    8

1 – серия вентилятора
2 – количество полюсов электродвигателя (2,4,6,8)
3 – тип двигателя: Е – 230 V, D – 380 V
4 – диаметр крыльчатки в мм (200 мм...800 мм)
5 – направление потока: S – всасывание, B – нагнетание
6 – диаметр ротора электродвигателя в мм
7 – толщина сердечника электродвигателя в мм.
8 – исполнение корпуса: G – решетка цилиндрического корпуса; B – квадратная рамка; R – круглая рамка; T – цилиндр.

Одним из важных условий вентиляторы серии YWF не рекомендуются устанавливать в канал, длина воздуховода – которого больше 3 метров. Этот тип вентилятора не предназначен для высокого давления.
