Осевой вентилятор HRT/4-500/35 BPN

Промышленный вентилятор HRT/4-500/35 BPN от Испанского производителя Soler & Palau производительность 10250 м3/час. Данный тип вентузла рассчитан для работы на всасывание, применим для установки на системы промышленного холодильного оборудования: конденсаторы воздушного охлаждения, воздухоохладители, теплообменники.

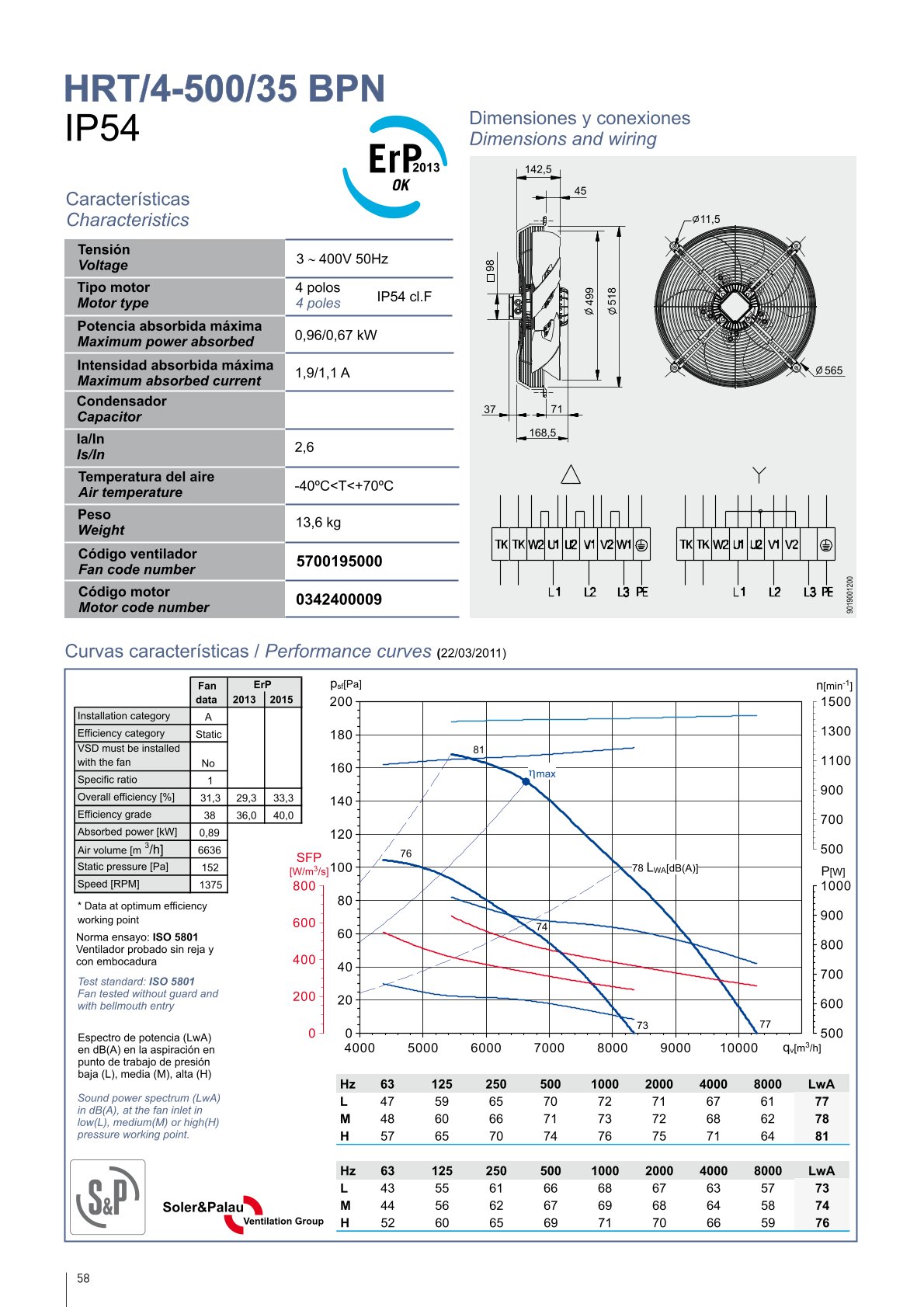

Основные технические характеристики

Модель - HRT/4-500/35 BPN

Производительность, м3/час, 0 Ра – 10250

Напряжение V/частота Hz – 400/50

Мощность, W – 960

Сила тока, А – 3,34

Обороты/мин – 1405

Направление – S всасывающий

Как подобрать осевой вентилятор Soler & Palau

Маркировка

HR/HRS/HRB 1/2 - 3 - 4 5 6 7

1 Тип двигателя

- B Однофазный с

конденсатором

- T Трехфазный

2 Число полюсов двигателя

(номинальная скорость)

- 2: (2800 об/мин)

- 4: (1400 об/мин)

– 6: (900 об/мин)

– 8: (700 об/мин)

- 12: (450 об/мин)

3. Диаметр вентилятора/угол наклона лопасти

- серия HR: размеры от 200 до 710 мм

- серия HRS: размеры от 630 до 1000 мм

- серия HRB: размеры от 630 до 800 мм

4 Направление воздушного потока

- A: Двигатель – крыльчатка

- B: Крыльчатка – двигатель

5 Тип соединения

- 0: если ничего не указано = Клеммная коробка (С

конденсатором включенным в одну фазу)

- M: Свободный провод, стандартной длины 500 мм

(конденсатор не включен в однофазные модели и

должен заказываться отдельно)

6 Конструкция

- N: Мотор-крыльчатка с плоской решеткой

- PN: Мотор-крыльчатка с глубокой решеткой/корзиной

- S: Мотор-крыльчатка без решетки

- P: Мотор-крыльчатка с квадратной монтажной.

пластиной и решеткой у основания монтажной пластины

- Z: Мотор-крыльчатка с квадратной монтажной

пластиной и решеткой на моторе

- Q: Мотор с круглым коротким корпусом и решеткой

Трехфазные двигатели можно подключать по двум.

схемами: ∆ – треугольником и Υ – звездой. От типа

подключение зависит от производительности и мощности.

вентилятора
